本文述说了在SceneQuery场景下的加速结构BVH。

本文是SceneQuery的最后一篇文章。至此，所有的SceneQuery技术都已叙述完毕。

当然还有其他空间划分方法（SAP，OctTree，K-DTree等）。但这些一般用于模拟时的空间划分，等到模拟章节再说。

绝大部分理论来自于Erin Catto的GDC分享1（建议阅读）和PBRT2，而实现则参考PhysX5.4.0。

BVH构建更多的理论来源于渲染中光线追踪方向。其中有很多乱七八糟的BVH构建（在CPU上，或使用并行计算，或在GPU上构建）。本文不说那么多乱七八糟的，只说常用的方法。

BVH
#

Bounding Volume Hierarchy。即带有层次的BV。

因为和BV的SceneQuery非常快，所以我们可以：

  1. Raycast：先尝试使用射线和BV判交，如果成功，再对里面的物体做真正的Raycast
  2. Sweep：先尝试用Sweep扫略过的路径构成的AABB和BV判交，成功再对里面物体做Sweep
  3. Overlap：尝试先和BV判交，成功再对里面物体做Overlap

但按这个算法，每次做Query还是得对所有物体的BV做一次判交。而BVH则是通过将BV以树状方式组织，以减少大部分物体的BV判交。

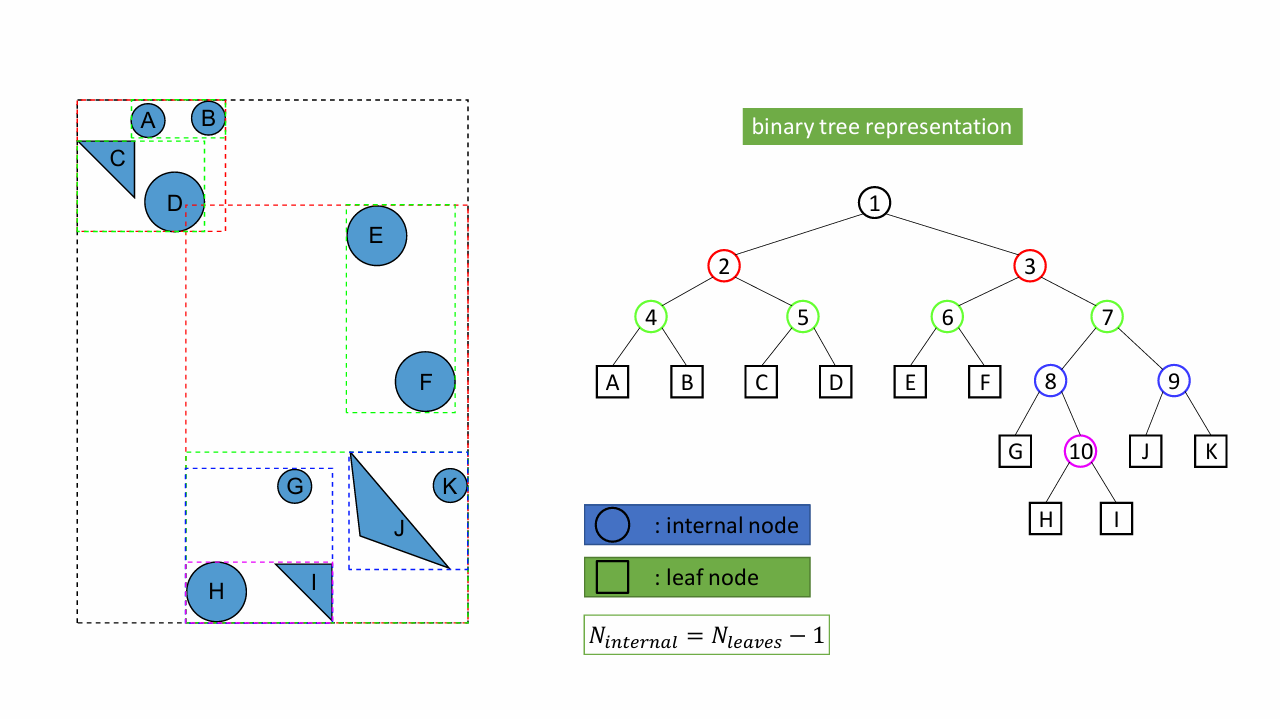

BVH

这里每个节点都有自己的BV（这里是矩形），父节点的BV包含子节点的BV，以Raycast为例，每次进行计算时，先用光线和根节点的BV判交，如果成功，就进入到子节点，和两个子节点BV判交（节点2和3），以此类推。这样，如果和某个节点的BV不相交，那么就不需要测试其下的所有BV了。这样可以大大过滤很多判交。

这种通过预先使用快速手段过滤大部分物体的方式叫做BroadPhase（宽检测/宽阶段）。而过滤后真正和物体本身的几何（非BV）做真的Query算法则叫做NarrowPhase（窄检测）。BroadPhase的目标就是尽可能减少进入NarrowPhase的物体。

BVH构建
#

BVH的理论很简单。难的是如何构建。

首先是BV的merge算法，指如何将两个BV合二为一。对于AABB来说就是：

AABB Merge(AABB a, AABB b) {
	AABB c;
	c.min = Min(a.min, b.min);
	c.max = Min(a.max, b.max);
	return c;
}

而对于BVH构建，一般而言是构建成一颗二叉树（其实可以任意叉树，但从工业实践经验来说二叉最好），目前业界至少有三种构建方法：

构建算法：

  1. TopDown（自顶向下）： 根节点包含所有物体。然后对于当前节点，将物体列表一分为二，所有在左边构成子节点1，所有在右边的构成子节点2。然后左右节点算各自包含物体的BV的merge（合成大BV）。然后对两个子节点递归地做同样的事情，直到子节点内物体数量降低到阈值（此阈值是用户给的，PhysX是15）。
  2. BottomUp（自底向上）：和自顶向下反过来
  3. Incremental（增量式）：不停地向树中插入新物体来构建。新物体通过遍历树的节点来判断自己的BV被哪个节点完全容纳。

Catto的GDC分享1中有展示一步步构建的过程，这里不再赘述。

其中TopDown和BottomUp方式在增加/删除新节点时只能重建树，所以一般用来容纳静态物。而 Inremental方式则用于容纳动态物。

一般的做法是，找到当前节点所包含的BV最长的那个轴，然后在这个轴上使用垂直于此轴的平面划分空间，得到此节点的两个子节点。而如何选定此轴，有两种策略。

中位数法
#

以此轴上物体BV的中心点$c_i$排序，找到中心点中位数$c_{median}$所在的物体A。所有中心点小于$c_{median}$的物体全部分到子节点1中，大于等于的放到子节点2中。 缺点是： 1. 可能会导致某子树上物体过多，而另一个树上物体太少。这可能导致射线总是打中物体多的节点，从而导致BVH作用降低。 2. 节点BV之间存在互相重叠的情况。重叠越多，射线同时穿过两个区域的概率就越大，BVH的作用越低。

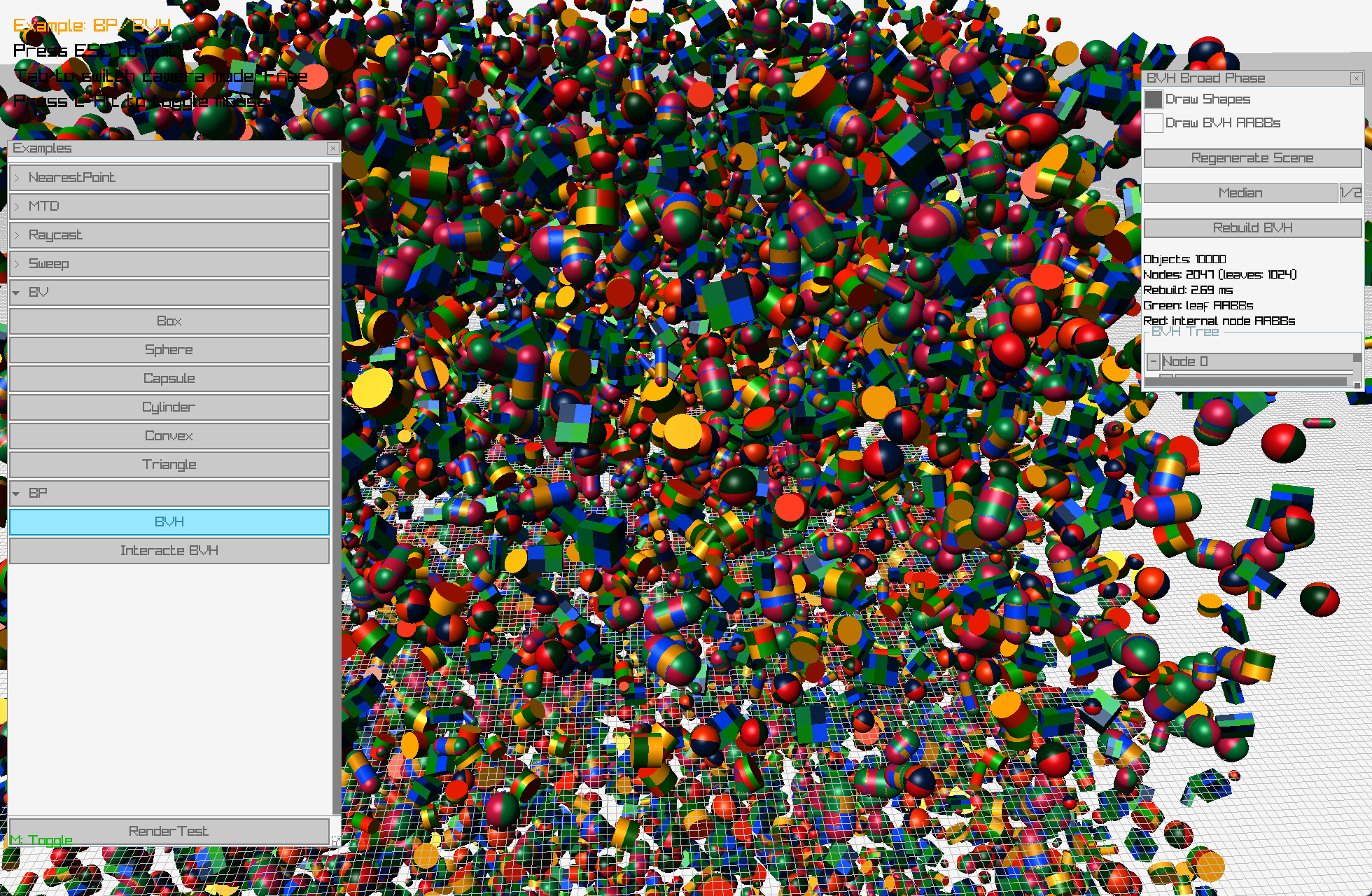

我测试了包含一万个静态物的BVH重建（单线程），平均耗时到2.4ms。测试链接会放在本文最后，可以试一下（不过网页版肯定性能更差）。而下文要介绍的SAH平均耗时在2.6ms（好像相差并不是很大，也不知道是不是我代码写的问题）。但中位数法创造了2047个节点，SAH法只创造了1933个节点：

BVH中位数构建性能

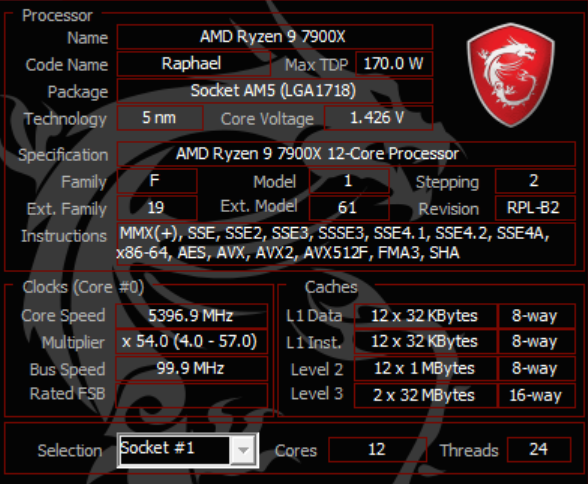

我的CPU配置：

CPU配置

Binned SAH
#

SAH（Surface Area Heuristic，面积启发式算法）2：基于一个事实：射线击中物体的概率取决于物体的面积比例。而SAH就是算所有BV的面积，对于AABB来说就是：

float ComputeCost(Tree tree) {
	float cost = 0.0f;
	for (int i = 0; i < tree.nodeCount; i++) {
		cost += Area(tree.nodes[i].nbox)
	}
}

float Area(AABB aabb) {
	Vector3 d = aabb.max - aabb.min;
	return (d.x * d.y + d.x * d.z + d.y * d.z) * 2;
}

就只是计算AABB的表面积（当然这个面积可以预计算存在AABB中）。

对于与任意节点的BV相交的射线来说，要对节点中每个物体做Query。将这个代价记为：

$$ \sum_{i = 1}^n t_{isect}(i) $$

其中$n$是节点中元素个数。$t_{isect}$则是此光线和第$i$个元素Query的代价。

那么假设此节点还能够细分成$A$, $B$两个节点，那么现在的代价就是：

$$ c(A, B) = t_{trav} + p_A \sum_{i = 1}^{n_A} t_{isect}(a_i) + p_B \sum_{i = 1}^{n_B} t_{isect}(b_i) $$

其中$t_{trave}$是射线经过上层节点的耗时（或者说确定和此节点Query的耗时），$p_A$则是此射线和节点$A$要做Query的概率。后面的求和则是和对应子节点的Query耗时。

我们假设$t_{isect}(i)$对任意物体来说都一样（你可以认为是射线和物体BV做Query，这样他们的代价就一样了。至于NarrowPhase的代价不算入内）。

那么对于作为$C$节点的子节点$A$，我们可以算经过$C$节点时经过$A$节点的概率，用条件概率：

$$ p(A|C) = \frac{S_A}{S_C} $$

就变成两者面积的比值（你问我为什么是面积比我也不知道，这好像是一个数学定理）。

那么我就可以直接用$p(A|C)$的值作为$p(A)$的值带入到$c(A, B)$了。

那么由于我们假设了$t_{isect}$代价一样，那么就有：

$$ c(A, B) = t_{trav} + \frac{S_A}{S_C} \cdot Q\cdot n_A + \frac{S_B}{S_C} \cdot Q\cdot n_B $$

这里$Q$是一个常数。

那么我们要找的就是满足$c(A, B)$最小的$C$空间的切分法：

首先在算法最开始的最长的那个轴上，将轴均匀等分（每个等分区间称为桶(bucket)），至于分多少那是手动配置的。PBRT是12。

然后对于桶和桶之间的每条缝，找到此缝左右两边所有桶的代价。

这里通过$c(A, B)$的公式可以知道，对于任意缝，$Q$和$S_C$都是固定的，而且$t_{trav}$和缝的选择也无关，所以我们只需要计算

$$ S_A \cdot n_A $$

就行。那么将缝左边视为$A$区域，右边视为$B$区域，我们可以得到简化版的$c(A, B)$:

$$ c(A, B) = S_A \cdot n_A + S_B \cdot n_B $$

即为：将缝左/右边所有图元的BV并起来，然后算此BV的表面积（SAH值）乘上缝左/右边的图元个数。最后这条缝的代价$c$就是左代价+右代价。

最后取代价最小的那条缝作为分割缝。

所以这里也就看出，缝越多（桶越多），这个代价计算越精细。但Wald在他的论文3中说在16~32个桶之间最好，超出会导致收益饱和。

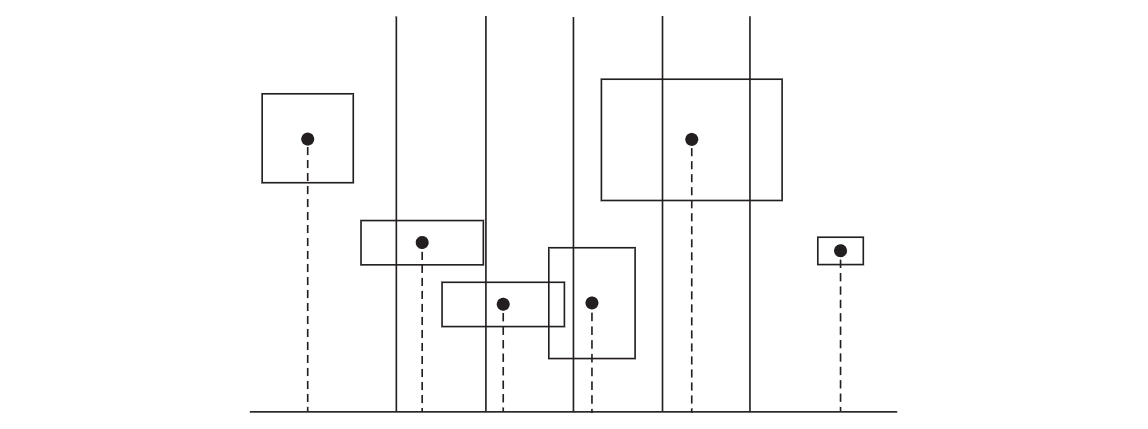

而如何判断物体BV到底在缝左边还是右边，只需要看BV的中心点在左边还是右边就行：

BVH按缝分割

这种利用桶分割的算法叫做Binned SAH.

最后对分割出的两个子节点递归地做这个算法，直到节点中物体个数小于规定的数目（此数目也是人为配置）。

实际实现中有些小优化：

  1. 一般会有一个Bucket结构用来存储此桶内所有物体的BV的merge。这样，对于任意分割线，我就只需要将线一边所有桶的BV合并即可，而不需要再判断哪些物体在边一侧，也不需要真正将物体存在桶内。
  2. 我们假设从左往右检查分割线，那么可以用一个right数组用来存储每条线右边的所有BV的并。对于某条线，其左边的BV可以用上条线左边的BV与两线之间桶的BV合并得到，而右边的BV则可以直接读right数组得到，节省了BV合并计算。

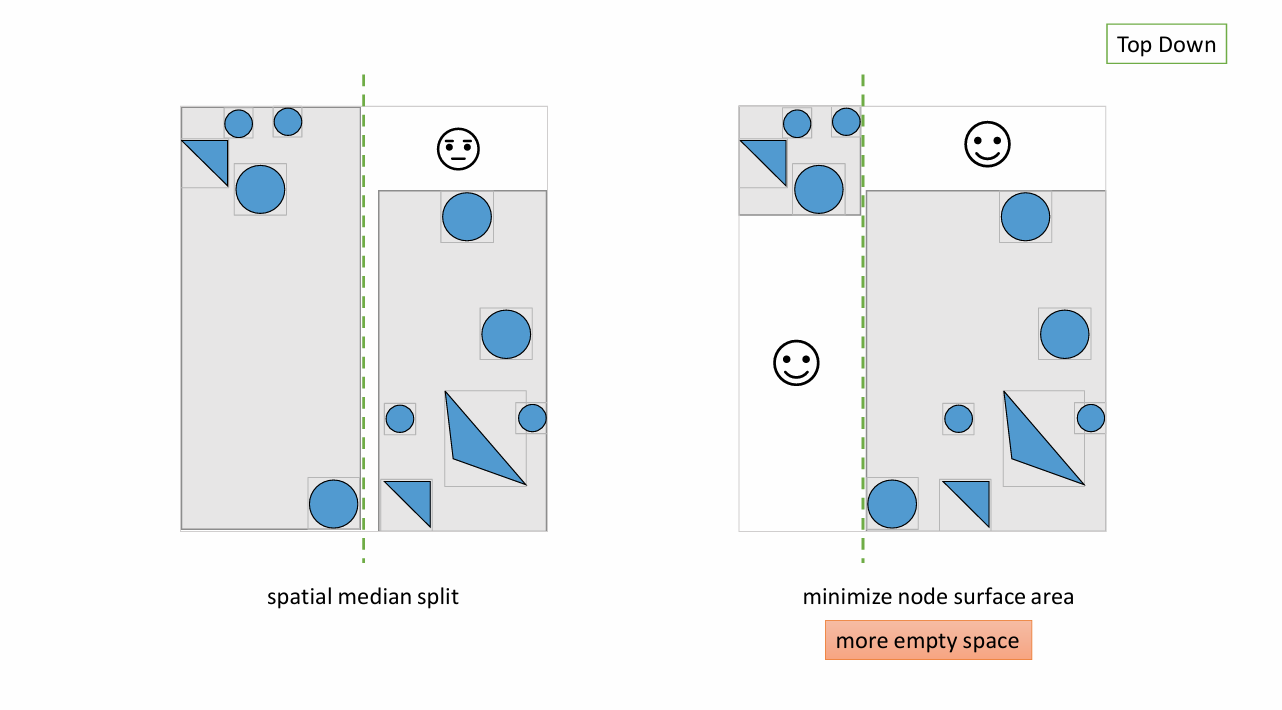

中位数和SAH算法的结果对比
#

BVH构建-中位数和SAH的区别

一般来说使用SAH可以构建出更紧凑的BVH，查询效率更高。

PhysX则有三种做法：

  1. BVH_SPLATTER_POINTS：默认做法，直接拿到节点AABB的中点（$(AABB_{maxi} + AABB_{min_i}) * 0.5$）
  2. BVH_SPLATTER_POINTS_SPLIT_GEOM_CENTER：节点内所有物体AABB中心的平均值
  3. SAH

从上往下速度依次减慢。而策略是用户可配置的。

而他也不是拿到最长轴上的值，而是拿方差最大的值:

$$ s^2 = \frac{\sum(x_i - \bar{x})^2}{n - 1} $$

其中$n$是节点内物体数量，$x_i$是某物体的AABB中心坐标（是的他是个Vector3），而$\bar{x}$就是$x_i$的均值。

最后取$s^2(x,y,z)$中值最大的轴。这看上去算得很慢，但PhysX用SIMD加速优化了，实际很快。

LBVH
#

Linear BVH。比起Binned BVH的优点是：

  1. 可以多线程并行构建
  2. 可以很好地在GPU上构建（这部分不作讨论）

此方法基于BottomUp构建方式，采用Morton Code4进行编码以加速构建。

Morton Code
#

又叫做Z-Curve4。是一种将空间划分成网格，并将网格坐标用二进制表示的编码。

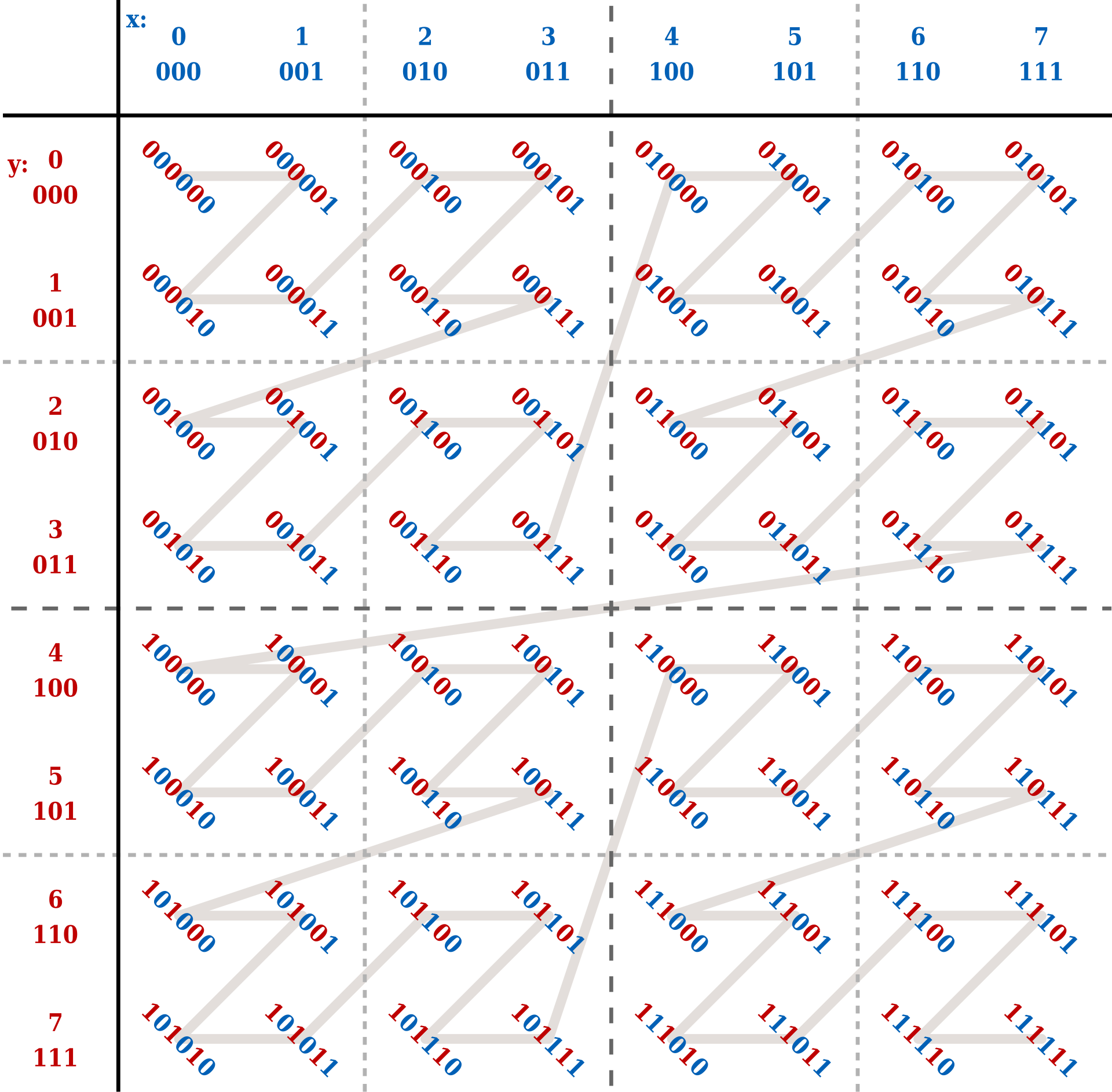

以$R^2$为例。假设将空间划分成均匀的网格。那么可以用二进制作为这些网格的坐标：

Morton Code

这里x轴上的网格序号是$1, 2, 3, …$对应二进制$0001, 0010, 0011, …$。y轴上也是同理。这样就可以用x和y表示网格上的点：

$$ \begin{aligned} & y[] = x[] = \{0000, 0001, 0010, 0011, 0100 , \cdots \} \\ \end{aligned} $$

其中某个点用x和y的二进制交替表示。假设将二进制的每一位记为$x_i$即$x = x_4x_3x_2x_1$。那么对于$x = x_4x_3x_2x_1, y = y_4y_3y_2y_1$的点的二进制表示就是

$$ p(x, y) = y_4x_4y_3x_3y_2x_2y_1x_1 $$

$R^3$下就是先x后y再z的交替表示。

使用这种表示方式的好处是：连续的$p(x, y)$值在空间上表示一小团（一簇）空间中的点。

比如看上图中第一个大格子（第一个$Z$），这个格子里面存储四个小点，他们的值是连续的$0000 \sim 0011$。

你也可以按照4个格子（4个$Z$，即16个点）为一簇进行划分。那么以左上角8个为例，他们就是$0000 \sim 1111$。其实只要定下最高的非0位，那么其下的所有格子就都是连续的。比如定下最高位是第4位，那么$1000 \sim 1111$的所有格子就能组成一个簇。也就是说Morton码以$2^n$为边界分割簇。

以往格子的存储都是以矩阵方式，按行或列存储。而Morton码则将格子按簇存储。

那么在确定了$x, y$之后，如何计算两者交错的Morton Code呢？有两种方法：

  1. 朴素法：硬算，将$x,y$位交替拼接
  2. Spread-And-Merge：先把单个轴的位摊开（每隔1位插一个0，$R^3$下是每隔2位插一个0），再把各轴的结果或起来：
// 2D:
uint64_t Part1By1(uint32_t x) {
    x = (x | (x << 16)) & 0x0000FFFF0000FFFF;
    x = (x | (x << 8))  & 0x00FF00FF00FF00FF;
    x = (x | (x << 4))  & 0x0F0F0F0F0F0F0F0F;
    x = (x | (x << 2))  & 0x3333333333333333;
    x = (x | (x << 1))  & 0x5555555555555555;   // 位已被均匀摊到偶位
    return x;
}
uint64_t EncodeMorton2(uint32_t x, uint32_t y) {
    return (Part1By1(y) << 1) | Part1By1(x);
}

// 3D:
uint32_t Part1By2(uint32_t x) {
    x &= 0x3FF;                         // 由于uint32_t限制，x,y,z分别最多只能取10位
    x = (x | (x << 16)) & 0xFF0000FF;
    x = (x | (x << 8))  & 0x0300F00F;
    x = (x | (x << 4))  & 0x030C30C3;
    x = (x | (x << 2))  & 0x09249249;   // 摊到位置 0,3,6,...,27
    return x;
}
uint32_t EncodeMorton3(uint32_t x, uint32_t y, uint32_t z) {
    return (Part1By2(z) << 2) | (Part1By2(y) << 1) | Part1By2(x);
}

用了一些老八秘制位运算小技巧。

LBVH构建
#

而LBVH构建的第一步就是：

  1. 将所有物体的BV合并变成大BV，然后将这个BV在各轴上划分成10x10x10的网格（如果你是uint64_t那可以20x20x20，取决于你的数据宽度）。
  2. 然后看各个物体的BV中心落在哪个网格内，并对其进行Morton编码。

然后对所有MortonCode进行排序。这里十分推荐使用基数排序(RadixSort)，有如下理由：

  1. 性能高：复杂度$O(n)$。由于我们这里的二进制位数固定（假设为uint32_t），PBRT里面是64个桶($2^6$)，每次放6位进去排，排6次全部排完。
  2. 稳定排序：这样跨平台/跨线程的排序结果是确定的。

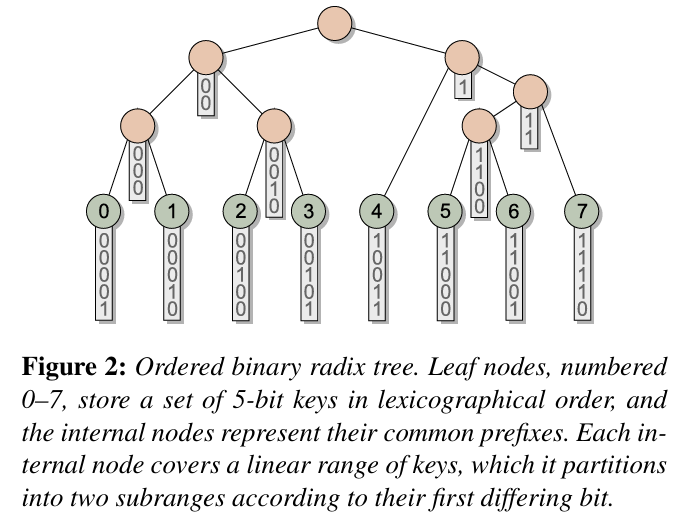

接下来按Morton Code进行二分拆分以构建两颗子树。从最高位往最低位进行切分。由于每个二进制位只有0和1，那么为0的所有元素就可以放到左节点，而1的就放到有节点咯。

比如说，现在有元素：

$$ \begin{aligned} & A = (0, 0) = 0000 \\ & B = (1, 0) = 0001 \\ & C = (0, 1) = 0010 \\ & D = (3, 0) = 0101 \\ & E = (2, 2) = 1010 \\ & F = (3, 2) = 1111 \\ \end{aligned} $$

那么从最高位开始，首先将第四位按0和1分开，那么$A, B, C, D$就在左子树，$E,F$就在右子树。 接下来对剩下的左右子树，看第三位。那么$B,C$就是一边，$D$ 是另外一边。$E$和$F$也被分开，以此类推：

Morton Code

这看似是一个二分的递归方式。但LBVH之所以叫Linear BVH，就是因为本质上所有Morton Code都在一个数组里面，这里的切分也只是在这个数组里面找不同的区间而已，不需要搬运任何的元素。在LBVH的论文中5使用了一种并行方式快速构建：

首先可以并行地算$\delta_i$数组：

$$ \begin{aligned} & \delta(i, j) = \operatorname{clz}(MortonCode_{i} \text{ XOR } MortonCode_j) \end{aligned} $$

这里$\operatorname{clz}$是“找到二进制数字中最高位1前面还有多少个0”。所以这里是对任意两个Morton Code做异或，然后找最高位1前还有多少个0.

然后定义$d$：

$$ d(i) = \text{sign}(\delta(i, i+1) - \delta(i, i-1)) $$

即比较第$i$个Morton code和他相邻的码的$\delta$谁更长。

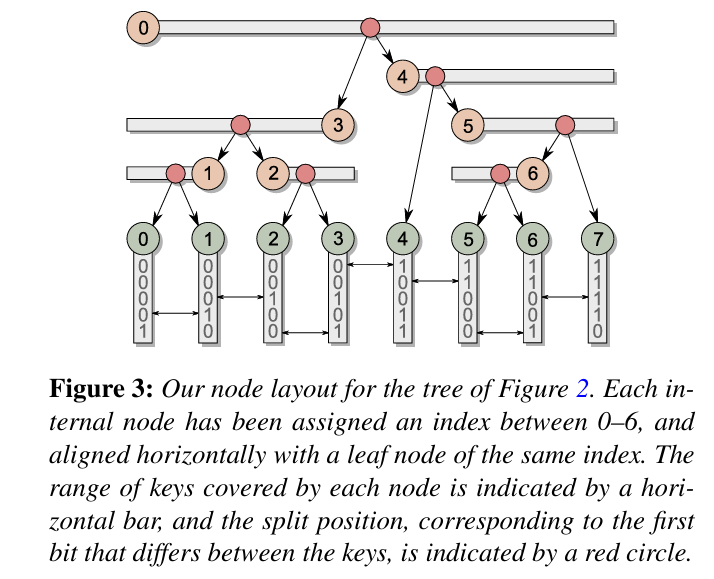

算法的步骤如下：

首先对于任意的$i$，他都可以构成一颗节点：

Morton Code
  1. 首先找到对应的$d(i)$，如果$d(i) \gt 0$，那么此时找到节点的左端点，我得往右找。否则往左找。
  2. 假设往右找。那么不停地找满足$\delta(i, k) \gt \delta_{min}, \delta_{min} = \delta(i, i-d)$的$k$。这样就找到此节点的右端。（左端同理）。这样左右两端的物体就都在同一个节点中。
  3. 接下来要找到此节点的二分位置。$\delta(i, k)$是整个节点的容纳长度，这里在当前节点范围内找到最大的$s$满足$\delta(i, i+sd) \gt \delta(i, k)$（这里可用二分查找加快效率）。这样分裂点$\gamma = i + s\cdot d + \min(d, 0)$就找到了

如果整个Morton code的个数是$n$，那你完全可以开$n-1$个线程并行地去执行这个过程，那么很简单就能找到所有节点了。

但可以看到这里等于是不停地二分节点，所以最后叶子节点中只会包含一个物体。这比起SAH方式会产生更多的节点。但这种大规模并行很有利于GPU去做，所以LBVH一般是在GPU上做。

伪代码在论文5中都写的很清楚了。我就不再写实现了。游戏物理引擎中除非你要将BVH搬到GPU上，一般也不会实现这个。能实现基于SAH的就行了。

HLBVH
#

融合了Binned SAH和LBVH两个做法。

在对Morton Code排序完之后，不是直接进行二分拆解，而是选定簇，对每一簇并行构建当前的BVH节点。PBRT中是用高12位相同的morton code作为一簇：

mask = 0b00111111111111000000000000000000;   // 高 12 位
for (start=0, end=1; end <= n; ++end) {
    if (end == n  ||  (morton_codes[start] & mask) != (morton_codes[end] & mask)) {
        treelets.push_back({start, end - start});   // 一个簇 = [start, end)
        start = end;
    }
}

某一簇我们称为$treelet_i$。在确定好簇之后，再在簇内再用LBVH构建法。

在分完$treelet_i$之后，各个个$treelet_i$内的二分就可以并行执行了。

那么每个$treelet_i$最后都会构建一颗属于自己的独立的树。这时可以将所有$treelet_i$视为独立的元素（独立的BV），这样问题就变成如何对这些BV进行BVH构建。这里可以使用Binned SAH构建法。

这个算法的好处是：

  1. 可以利用LBVH的并行
  2. 构建更好的BVH：因为越靠近树顶的BV范围越大，越决定BVH的质量。相比于LBVH简单粗暴的二分，使用SAH可以在这方面更好地提高树质量

Incremental BVH
#

增量式BVH。上面说的BVH一般都用于纯静态场景，构建一次即可。在游戏物理引擎中一般用于存储静态物（但当静态物增加/删除时仍旧得重建BVH）。但物理引擎中还有很多的动态物，他们的位置时时刻刻都在改变。所以我们必须有一种增量式构建BVH的方法。

在我的演示中（文末有），在有一万个物体的情况下，增加一个物体的耗时大概是0.07~0.1ms左右（但是我没做树旋转操作）。

Erin Catto在他的GDC分享中1中有说到三种处理移动物体的BVH构建：

  1. Refit ancestores（重适配）6：当物体移动，将其重新挪到新节点下，或扩大/缩小父节点及祖先节点。但这样很慢，而且可能导致整颗BVH树的质量越来越低（可能导致节点之间重叠区域越来越多）
  2. Rebuild subtrees（重构建子树）：很慢，不推荐
  3. Remove/Re-insert（删了然后再插入）：也很慢，但是可以将时间摊平到多帧（每帧重新插入一点物体）

所以他推荐第三种方法。

在已有的BVH上插入新物体的一种方式如下（PhysX版）：

  1. 从树顶往下，不停地找节点BV中心离新物体BV中心最近的那个节点。一直走到叶子节点
  2. 如果叶子节点中物体没到上限，就将此物体放进去，并且更改此叶子节点和其所有父节点的BV
  3. 如果到达上限，就将物体加入，然后对此叶子节点做一次BVH构建，以将其分裂成两个新节点

Goldsmith-Salmon算法7则提出了一种启发式的选择子节点的方法：

其原理其实就是SAH的原理：一条随机射线与一个包围盒相交的概率 ≈ 两者表面积之比（后来被 MacDonald & Booth 1990 形式化为 SAH）。所以插入时应该优先最小化树中各处包围盒表面积的膨胀——盒子越紧凑，射线误入该子树的概率越低。

具体做法如下，对树中每个候选插入物体$N$计算：

  1. 节点的表面积增量$\Delta S_A$：即将$N$放入此节点后此节点表面积的增量
  2. 射线访问此节点的概率：$P = \frac{S_A(N)}{S_A(Root)}$，为当前节点的表面积（未插入N）比上根节点的表面积

那么$cost = \Delta S_A \cdot P$。每次都选取$cost$最小的那个节点。

可以看到这比PhysX的做法要慢上一些。

树的旋转
#

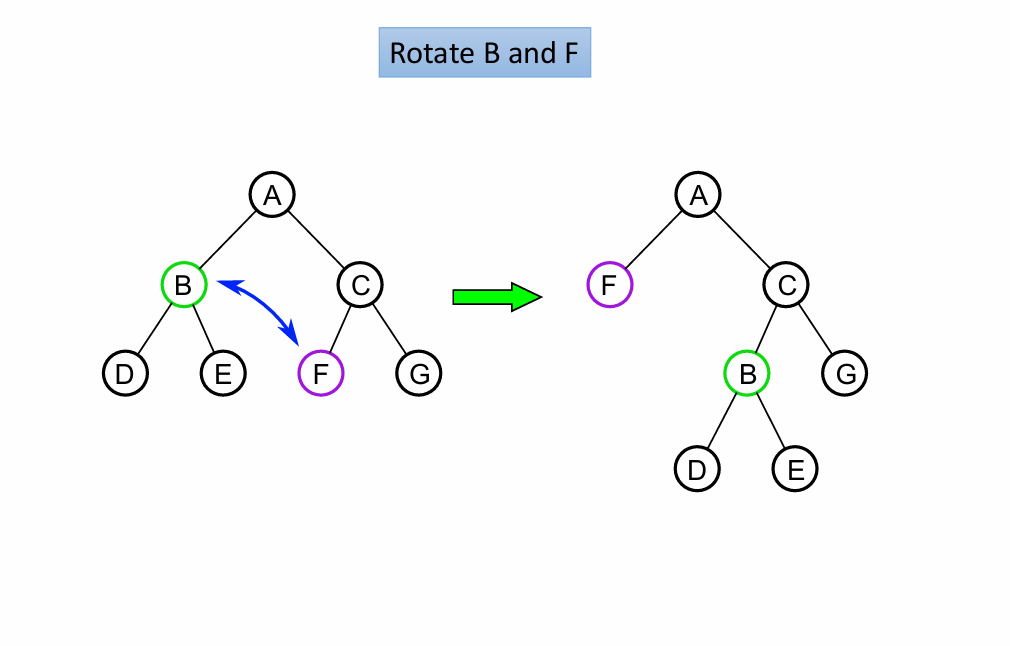

对于树插入，显然可能会导致树退化成链表的情况。这个时候就可以用树旋转8来将树转成更平衡的树。

其实就是AVL或红黑树里面的旋转操作，原封不动地套用到BVH来了。

BVH Rotate

只是旋转之后的子树要重新算其父节点/祖先节点的BV。

而决定到底转不转是用SAH：

  • 每个候选旋转（有四种，见Catto的GDC分享9）都算旋转前/后的 SAH 成本（该局部子树的表面积和）
  • 只有当成本变小才执行，否则放弃
  • 扫描方式是自底向上遍历整棵树，对每个内部节点尝试四种旋转配置，可以反复多轮直到不再改进。

论文8中说最好做旋转，旋转之后无论树来自SAH还是LBVH构建，旋转之后都能显著降低SAH成本，提升Raycast性能。

而PhysX则是在插入节点时，看两个子节点的体积比是否大于3。如果大了就在插入之后做一次旋转。

低移动物体的优化
#

如果物体移动速度较低，那么通常不会移动到很远的地方。所以Erin Catto的建议是给每个物体一个更大的BV。在构建BVH时用这个大BV，而当物体本身BV移出这个大BV时，才重新走BVH构建。

何时构建BVH
#

由于BVH一般用于SceneQuery，所以当增加/删除/移动物体时，将物体Pending下来，只有当有任意SceneQuery发起的时候，才重新构建树或增量构建树。

PhysX甚至有一套算法，可以将构建树的操作摊平到多帧，以防止一帧内突然出现卡顿。

演示
#

进去后左边Example列表中往最下面翻，有三个例子：

  1. BVH：拥有一万个物体的Binned BVH构建
  2. Interactive BVH：可以从头开始一步一步增加物体以进行Binned BVH构建
  3. Increasement BVH：从头一步一步开始增加物体或生成一堆物体以进行Increasement BVH构建（未实现树旋转） 每次重做还会在右边面板显示重做时间。下方的BVH树结构，点击节点会在场景中绘制出当前BVH节点的BV，以及高亮其容纳的物体。

BVH Building

  1. ErinCatto: DynamicBVH_Full ↩︎ ↩︎ ↩︎

  2. PBRT: Bounding Volume Hierarchies ↩︎ ↩︎

  3. 《On fast Construction of SAH-based Bounding Volume Hierarchies》(RT 2007) ↩︎

  4. Z-order curve - Wikipedia ↩︎ ↩︎

  5. Maximizing Parallelism in the Construction of BVHs, Octrees, and k-d Trees ↩︎ ↩︎

  6. Wald, Boulos, Shirley 2007《Ray Tracing Deformable Scenes Using Dynamic BVHs》 ↩︎

  7. 《Automatic Creation of Object Hierarchies for Ray Tracing》 ↩︎

  8. Andrew Kensler, “Tree Rotations for Improving Bounding Volume Hierarchies”, IEEE Symposium on Interactive Ray Tracing (RT) 2008 ↩︎ ↩︎

  9. Ten Minute Physics ↩︎
